VS1 35KV rofatæmisrofar

Name: Kína sérsniðin VS1 35KV Rofatæki tómarúmsrofar Framleiðendur, birgjar - FENGYUAN
Brand: FENGYUAN
SKU: 186522369

Það er rofabúnaður innanhúss með þriggja-fasa AC 50Hz málspennu á 12KV raforkukerfi. Það er notað sem verndar- og stjórnunareining fyrir raforkubúnað og iðnaðar- og námufyrirtæki. Gildir fyrir staði sem krefjast tíðar notkunar á nafnstraumi, eða margoft til að rjúfa skammstafsstraum-. Aflrofarinn tekur upp samþætta hönnun á stýribúnaðinum og aflrofahlutanum, og er hægt að nota sem fasta uppsetningareiningu, eða hægt að útbúa sérstakt framdrifskerfi til að mynda handbílaeiningu. Eiginleikar: lítil stærð, léttur, hentugur fyrir tíða notkun, rafsegulbúnað, rafsegulbúnað, rafsegulvirki og öðrum íhlutum.

Hringdu í okkur

Lýsing

VÖRULÝSING

Aflrofarinn samþykkir samþætta hönnun á stýribúnaðinum og aflrofahlutanum og er hægt að nota hann sem fasta uppsetningareiningu, eða hann er búinn sérstökum knúningsbúnaði til að mynda handbílaeiningu.

Eiginleikar: lítil stærð, léttur, hentugur fyrir tíðar notkun

Helstu uppbygging: tómarúmsrofi, rafsegul- eða fjöðrunarbúnaður, krappi og aðrir íhlutir.

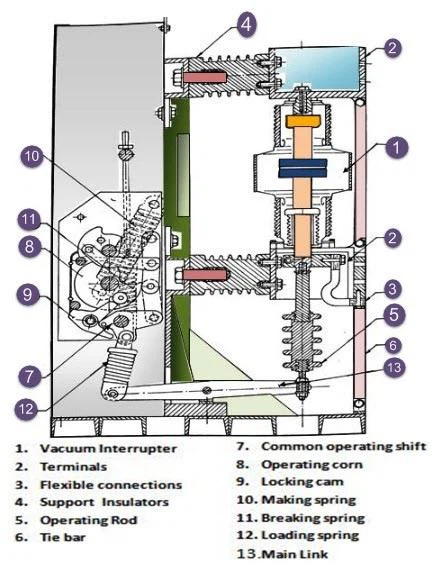

Uppbygging og vinnuregla aflrofa

Það eru margir framleiðendur og gerðir af tómarúmsrofa. Samkvæmt notkunarskilyrðum er henni skipt í tvær gerðir: inni (ZNx - * *) og úti (ZWx - * *). Það samanstendur aðallega af rammahluta, bogaslökkvihólfshluta (tæmibóla) og hluta rekstrarbúnaðar.

Aflrofarinn er samsettur úr leiðandi hringrás, einangrunarkerfi, innsigli og skel. Heildaruppbyggingin er þriggja-fasa algeng kassagerð. Leiðandi lykkjan er mynduð með því að tengja inn- og útleiðandi línuskauta, inn- og útleiðandi línueinangrunarstoðir, leiðandi klemmur og mjúkar tengingar við lofttæmisbogaslökkvihólfið.

Vélbúnaðurinn er raforkugeymsla, raforkuopnun og lokun og hefur einnig handvirka virkni. Allt uppbyggingin samanstendur af lokunarfjöðrum, orkugeymslukerfum, yfirstraumslosunum, opnunar- og lokunarspólum, handvirkum opnunar- og lokunarkerfum, hjálparrofum, orkugeymsluvísum og öðrum hlutum.

vinnureglu

Þegar tómarúmsrofi notar hágæða loftstraum til að flæða í gegnum núllið dreifist plasma fljótt og slokknar á boganum, og lýkur tilganginum með að skera af straumnum.

Aðgerðarregla

Orkugeymsluferli: Þegar orkugeymslumótorinn 14 er tengdur við aflgjafa, knýr mótorinn sérvitringahjólið til að snúast og rúllan 10 við hlið sérvitringahjólsins knýr sveifararm 9 og tengiplötu 7 til að sveiflast, ýtir orkugeymslupallinum 6 til að sveiflast, sem veldur því að skrallinn 11 snýst. Þegar pinninn á skrallinu 11 er á móti plötu orkubirgðaskaftshylsunnar 32, hreyfast þeir tveir saman, sem veldur því að lokunarfjöðrin 21 sem hangir á orkugeymsluskaftshylsunni 32 lengjast. Orkugeymsluskaftshylsan 32 er fest með staðsetningarpinna 13 til að viðhalda orkugeymsluástandinu. Á sama tíma ýtir sveifararmurinn á orkubirgðaskaftinu 32 á akstursrofann 5 til að slökkva á aflgjafa orkugeymslumótorsins 14, og orkugeymslupallinn er lyft upp til að losna á áreiðanlegan hátt frá skrallhjólinu.

Lokunarferli: Þegar vélbúnaðurinn tekur við lokunarmerkinu (rofinn er í ótengdu og geymdu orkuástandi), sogast járnkjarna rafsegulsins 15 niður og staðsetningarhlutinn 13 er dreginn til að snúa rangsælis til að losa um viðhald orkugeymslunnar. Lokafjöðurinn 21 knýr orkugeymsluskaftshylsuna 32 til að snúast rangsælis, og kambur hennar þrýstir á gírskaftshylsuna 30 til að knýja tengiplötuna 29 og vipparminn 27 til að hreyfast, sem veldur því að velturarmurinn 27 sveigist á hálfskaftið lokaða stöðuna 25, sem veldur því að vélbúnaðurinn er lokaður. Á þessum tímapunkti læsir samlæsingarbúnaðurinn 28 staðsetningaríhlutinn, kemur í veg fyrir að staðsetningarnautið snúist rangsælis, nær tilgangi tengingar vélbúnaðar og tryggir að ekki sé hægt að loka vélbúnaðinum í lokaðri stöðu.

Opnunarferli: Eftir að rafrásarrofanum er lokað fær rafsegullinn sem opnast merki, járnkjarnan togar inn og efsta stöngin í opnunarútgáfunni 19 færist upp, sem veldur því að losunarskaftið 16 snýst, knýr efsta stöngina 18 til að færast upp á við, ýtir beygjuplötunni 26 og keyrir hálfskaftið rangsælis 25.

Hálfásinn 25 og vippiarmurinn 27 losna og undir áhrifum opnunarfjöðarinnar lýkur aflrofinn opnunaraðgerðinni

Umhverfiskröfur

A.Hæð skal ekki fara yfir 1000m;

B. umhverfishitastig, hámarkshiti + 40 gráður, hámarkshiti 15 gráður (leyfðu aðeins - 30 gráðu geymslu);

C. Umhverfis rakastig: daglegt meðaltal rakastigs er 95%, og mánaðarlegt meðaltals rakastig er minna en 90%, daglegt meðaltal mettaðs gufuþrýstings var 2,2 * 10 ^ 3 mpa

Daglegt meðaltal mettaðs gufuþrýstings var 1,8 * 10 ^ 3 mpa

D. Enginn eldur, engin hættuleg umbúðir, engin alvarleg mengun, engin kemísk Fuji og engin ofbeldisfullur hristingur.

Ef það eru sérstök notkunarskilyrði, vinsamlegast láttu framleiðandann vita við pöntun.

Stýribúnaðurinn samþykkir vororkugeymslugerð, háþróaðan og sanngjarnan dempunarbúnað, engin endurkast á opnun, dregur úr höggi og titringi við opnun.

VÖRUMYND

circuit breaker (8)

(2)

Helstu tæknilegar breytur:

NEI	Atriði	Einingar	Tæknilegar breytur
1	Málspenna	KV	12
2	Einkunn skammtíma-afltíðni þolir spennu		42/48(Interfasi, jörð/brot)
3	Metið eldingaáfall þolir spennu		42/48(Interfasi, jörð/brot)
4	Máltíðni	Hz	50
5	Málstraumur	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Metinn skammhlaupsrofstraumur-	KA	20/25	31.5	40
7	Metin stutt-tími þola spennu	KA	20/25	31.5	40
8	Metin skammhlaupslengd	S	4
9	Metinn toppur þolir straum	KA	50/63	80	100
10	Málaður skammhlaupslokunarstraumur	KA	50/63	80	100
11	Afltíðni aukarásar þolir spennu (1 mín)		2000
12	Einfaldur einn / bak til bak þétta hópur brotstraumur	A	630/400(40kA:800/400)
13	Mállokunarstraumur fyrir þéttabanka		12,5 (tíðni er ekki hærri en)
14	Vélrænt líf	KA	20000
15	Málstraumsroftímar (rafmagnslíf)	KA	20000
16	Málaðir skammhlaupsstraumsroftímar	sinnum	50(40KA minna en eða jafnt og 30)
17	Kvikmyndir og kyrrstæðir tengiliðir leyfa uppsafnaða slitþykkt	mm	3
18	Orkugeymslutími	s	Minna en eða jafnt og 10
19	Opnunarfjarlægð tengiliða	mm	11±1
20	Yfirferð	mm	3.5±0.5
21	Hopptími í samband við lokun	frk	Minna en eða jafnt og 2(40KA Minna en eða jafnt og 3)
22	Þriggja-fasa skipt/lokað tímabil	frk	Minna en eða jafnt og 2
23	Meðalopnunarhraði (tengiliðir eru aðskildir með -8 mm)	m/s	1.2±0.2
24	Aðalleiðandi lykkja viðnám	m/s	0.6±0.2
25	Aðalleiðandi lykkja viðnám	μΩ	Minna en eða jafnt og 50(630A) Minna en eða jafnt og 45(1250A) Minna en eða jafnt og 40 (1600,2000A) Minna en eða jafnt og 35 (2500A eða meira)
26	Metin aðgerðaröð		0-0.3s-Co-180s-Co

FYRIRTÆKISPROFÍL

Jiyuan Fengyuan Electrical Equipment Co., Ltd var stofnað árið 1984 og er tilnefnt fyrirtæki sem sérhæfir sig í framleiðslu á há- og lágspennu rofaskápum af State Grid Corporation í Kína.

Við höfum meira en 30 ára starfsreynslu í há- og lágspennu fullkomnum rofaskápum, aðveitustöð, spennir osfrv., hafa CE, ISO, GB, CQC, vottorð

Verksmiðju beint, faglegur framleiðandi, allt er hægt að aðlaga í samræmi við staðbundnar kröfur þínar

Velkomin í fyrirspurn

SKÝRÐI

CQC

SÝNING

FRAMLEIÐSLÍNA OG VERKSTÆÐI

production line1

workshop

Pökkun og afhending

baozhuang_

ÞJÓNUSTA:

Við bjóðum upp á ókeypis-eftirsöluþjónustu í eitt ár

Ábendingar um tilboð og pöntun:

Viðskiptavinur skal tilgreina eftirfarandi atriði:

♠ Aðalrásarkerfi og einlínukerfismynd

♠ Skýringarmynd aukarásar, vírarnir skulu tengdir í samræmi við verksmiðjustaðla ef viðskiptavinur hefur enga kröfu;

♠ Skipulagsmynd rofabúnaðar, grunnmynd af raforkustöð.

♠ Ítarlegar forskriftir og færibreytur rafmagnsþáttar hvers hringrásar;

♠ Yfirborðslitur rofabúnaðar;

♠ Aðrar kröfur.

Viðskiptaskilmálar:

1. Greiðsla: 1) 30% fyrirfram, 70% jafnvægi á móti afriti af B/L

2.Hleðsluhöfn: Qingdao höfn eða Lianyungang höfn

3.Afslættir: í boði miðað við pöntunarmagn

4.Afhendingartími: 10-30 dagar í samræmi við pöntunarmagn

5.Package: trékassi og trébretti og hægt að aðlaga

Algengar spurningar

Q1: Ég veit að gæði þín eru fullkomin en á markaði okkar eru eðlileg gæði vinsælli hvað get ég gert?

A: Vinsamlegast ekki hafa áhyggjur, við getum veitt röð af gæðum vöru, þú getur valið það besta til að mæta markaðnum þínum, við munum reyna okkar besta til að styðja þig. Ég tel að við getum veitt vörur sem uppfylli allar kröfur þínar

Spurning 2: Get ég fengið sýnishorn fyrir pöntunina vegna þess að ég veit í raun ekki hvernig gæði vöru þinna er?

A: Auðvitað! Við teljum líka að sýnishornspöntun sé besta leiðin til að byggja upp traust. Við bjóðum upp á ókeypis sýnishornsþjónustu! Ekki hika við að senda fyrirspurn til að fá ókeypis sýnishornið!

Q3: Hver er afhendingartíminn? Vegna þess að við þurfum virkilega á þeim að halda er brýn?

A: 3~7 dagar Til að senda sýnishornspöntun. .15daga fyrir venjulega pöntun munum við aldrei éta orð okkar.

Q4: Hver er ábyrgðartíminn fyrir vörur þínar?

A: Fyrir eins árs ábyrgð.

Q5: Er OEM / ODM í boði?

A: Já, það er það! Hægt er að aðlaga vörur okkar. Við höfum hönnunar- og verkfræðingateymi, við getum sérsniðið vörur í samræmi við teikningu viðskiptavina eða kröfur.

Q6: Þú ert framleiðandi eða viðskiptafyrirtæki?
A: Við erum verksmiðju, Sem 100% faglegur framleiðandi með 20 ára framleiðslureynslu gætum við framleitt vörur í samræmi við kröfur viðskiptavina og við gætum líka stjórnað gæðum vöru 100%.

Q7: Er hægt að semja um verð?

A: Já, verðið er samningsatriði. Það er hægt að breyta í samræmi við magn þitt eða pakka

Q8: Hvað með skoðun?

A: Við höfum allt skoðunarkerfið frá hráefni til lokaafurða, þar á meðal hitastigshækkunarpróf, saltúðaprófunarpróf á leiðara, vélrænni líftímaprófun.

Q9: Hvað eru greiðsluskilmálar?

A: TT, Paypal, Western Union, Alibaba viðskiptatrygging og L/C er ásættanlegt . 30% T/T fyrirfram, 70% jafnvægi fyrir sendingu.

Q10: Hver er þjónustan sem fyrirtækið býður upp á?

A: Við höfum faglega verkfræðingateymi sem getur hannað og þróað mótið til að koma á mismunandi kröfum viðskiptavina.

Við höfum einnig söluteymi til að bjóða upp á góða þjónustu frá forsölu til-eftirsölu.

Þessi vara er venjulega sérsniðin.

Við erum framleiðandi og höfum faglega tæknideild sem getur hannað og veitt lausnir í samræmi við þarfir viðskiptavina.

Vinsamlegast hafðu samband við sölumenn okkar til að fá hönnunarteikningar

Hér eru dæmi viðskiptavina okkar til viðmiðunar
