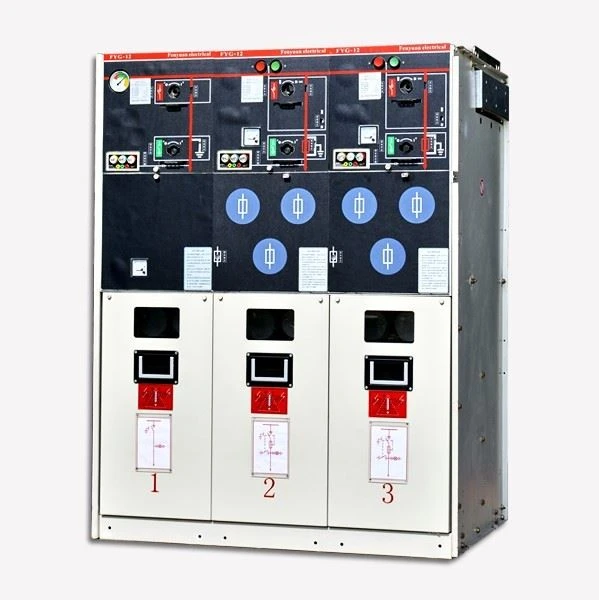

GIS 24kv 50HZ SF6 Hring Aðaleining

SF6 háþrýsti gasfyllt hring aðaleining notar SF6 gas sem ljósbogaslökkvi- og einangrunarefni. Rofabúnaðurinn er fullkomlega innsigluð og fulleinangruð uppbygging: Rútustangirnar og rofarnir eru allir lokaðir í ryðfríu stáli. Hólfið er fyllt með 1,4 bör af SF6 gasi og verndarstigið nær IP67: allt skiptibúnaðurinn er algjörlega ónæmur fyrir ytri umhverfisaðstæðum og getur tryggt eðlilega notkun rofans jafnvel við erfiðar aðstæður eins og skammtímaflóð. Varan er viðhaldslaus alla ævi. Rofabúnaðurinn hefur áreiðanlega og örugga þrýstilokunarrás, sem getur tryggt persónulegt öryggi stjórnandans jafnvel við erfiðar aðstæður. Rofabúnaðinum er skipt í tvær gerðir: föst einingasamsetning og stækkanleg einingasamsetning. Skiptaskápurinn fer venjulega inn og út að framan og getur einnig gert sér grein fyrir hliðarútgangi eða hliðarstækkun í samræmi við mismunandi uppsetningarstöður. Stærð rofabúnaðarins er auðvelt að setja upp og getur hentað stöðum með lítið pláss og léleg umhverfisaðstæður. Hægt er að útbúa rofabúnað með rafmagns-, fjarstýringar- og eftirlitstækjum til að líkja eftir mismunandi þörfum notenda.

Hringdu í okkur

Lýsing

GIS 24kv 50HZ SF6 hringur aðaleining

Umhverfisvænar vörur

* 12kV 100 prósent N2 C-GIS & RMU
* 24kV 90 prósent N2 auk 10 prósent SF6 C-GIS
* 40,5kV 50 prósent N2 auk 50 prósent SF6 C-GIS
* 40,5kV 100 prósent SF6 C-GIS
* 40,5kV 100 prósent N2 C-GIS

Gaskerfi:

-Venjulegur uppblástursþrýstingur er nálægt núllþrýstingi (mæliþrýstingur 0.02MPa)
-Vacuum Circuit Breaker,
-Þriggja staða aftengingarrofi
-Nóg hæð fyrir kapalinngang.

Byggingareiginleikar:

Spennan getur náð 40,5kV, straumurinn 1250/2500A og rofið getur náð 31,5KA/4s
Samfellustig GPRC2B aflgjafa

Stærð skáps:
1250A: 600×1600×2400mm
2500A: 800×1600×2400mm
SF6 gas einangrun, tómarúmsbrot
Tvöfaldur gaskassi uppbygging: Rúta og aflrofar eru staðsettir í tveimur gaskössum, með sjálfstæðum gasþéttleikamæli
Allar háþrýstirásir eru gasþéttar
Þýskur DIN staðall innri keilu in-line snúru tengi
Kapalhæð: Stærri en eða jöfn 900 mm

Í tilviki er óþarfi að færa skápana á báðum hliðum, miðskápinn er hægt að fjarlægja og skipta um.

Tæknileg breytu

Há/miðlungs spennu GIS skápur Gaseinangraður rofabúnaður
Nei.	Hlutir		Eining	Gögn
1	Málspenna		KV	36/40.5
2	1mín. Afltíðni þolir spennu	Til jarðar og á milli staura	KV	70/95
		Aðal einangrunarbrot		95/115
3	Metið eldingaáfall þolir spennu	Til jarðar og á milli staura	KV	170/185
		Aðal einangrunarbrot		185/215
4	Málspenna		Hz	50/60
5	Málstraumur aðalstraums		A	1250/2500
6	Málstraumur fyrir skammhlaup		kA	25/31.5
7	Opnaðu og lokaðu einum/bak-til-bak þéttastraumi		A	630/400
8	Metið skammtímaþol straum/tíma		kA/s	25/31,5 á 4 sek
9	Nafn skammhlaupsframleiðandi straumur (hámarksgildi)		kA	63/80
10	Verðbólguþrýstingur (miðað við 20 gráður)		MPa	0.02
11	Árlegur gaslekahlutfall		％/Y	＜0.1
12	Málspenna aukarásar		V	DC24,30,48,110,220 AC220

sf6 (4)

sf6 (5)

sf6 (6)

SF6 (8)

SF6 (9)

FRAMLEIÐSLULÍNA

SKÝRÐI

CQC

SÝNING

FYRIRTÆKIS YFIRLIT

Algengar spurningar

Q5 : Er OEM / ODM í boði?

A: Já, það er það! Hægt er að aðlaga vörur okkar. Við höfum hönnunar- og verkfræðingateymi, við getum sérsniðið vörur í samræmi við teikningu viðskiptavina eða kröfur.

Q6 : Ertu framleiðandi eða viðskiptafyrirtæki?
A: Við erum verksmiðju, Sem 100 prósent faglegur framleiðandi með 20 ára framleiðslureynslu gætum við framleitt vörur í samræmi við kröfur viðskiptavina og við gætum líka stjórnað gæðum vöru 100 prósent.

Q7 : Er hægt að semja um verð?

A: Já, verðið er samningsatriði. Það er hægt að breyta í samræmi við magn þitt eða pakka

Q8 :Hvað með skoðun?

A: Við höfum allt skoðunarkerfið frá hráefni til lokaafurða, þar á meðal hitastigshækkunarpróf, saltúðaprófunarpróf á leiðara, vélrænni líftímaprófun.

Q9 :Hvað eru greiðsluskilmálar?

A: T.T, Paypal, Western Union, Viðskiptatrygging Fjarvistarog L/C er viðunandi. 30 prósent T/T fyrirfram,70 prósentjafnvægi fyrir sendingu.
